Popis produktu:

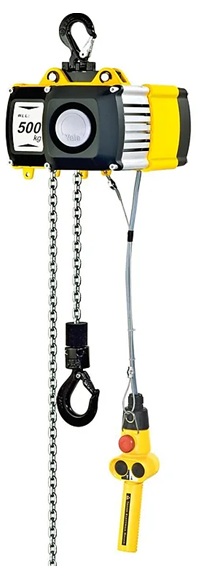

• Elektrický řetězový kladkostroj Yale CPV je zvedací zařízení navržené pro vysokou spolehlivost a dlouhou životnost.

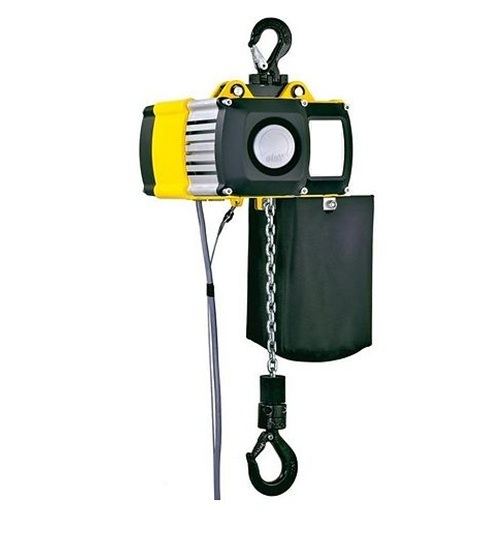

• Zavěšení pomocí závěsného oka nebo nosného háku / nosnost 250 kg - 2.000 kg.
• Yale CPV má jednorychlostní provedení / standardní napájecí napětí třífázové 400 V / 50 Hz.
• Lze zvolit u vybraných modelů jednofázové napájení 230 V / 50 Hz.
• Krytí motoru IP 55 chráněno proti prachu a tryskající vodě - bezpečný provoz v náročných podmínkách.

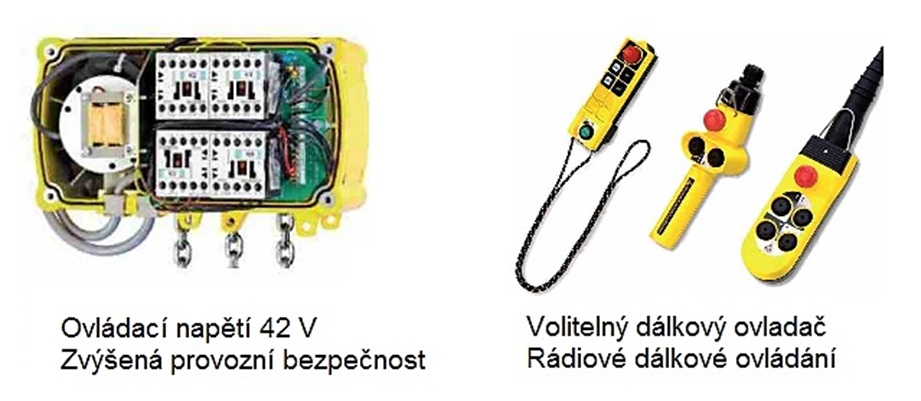

• Ovládací bezpečné nízké napětí 42 V (stykačové ovládání) s krytím ovladače IP 65.
• Skupina zatřídění: 1Am/M4, případně 1Bm / M3 při napájení 230 V, 1 fáze, 50 Hz.
• CPV je možné (při odpovídající změně nosnosti a zatěžovatele) zatřídit do vyšší skupiny až 3m / M6.
• Standardní provozní napětí: „EURO“ 400 V, 3 fáze, 50 Hz.
• Možnost zatížení v hodině až 50 % při jednorychlostním zdvihu.
• Hlavní stykač jako standard, pro zvýšenou bezpečnost.
Příslušenství za příplatek:
• Řetěz z nerezové oceli.

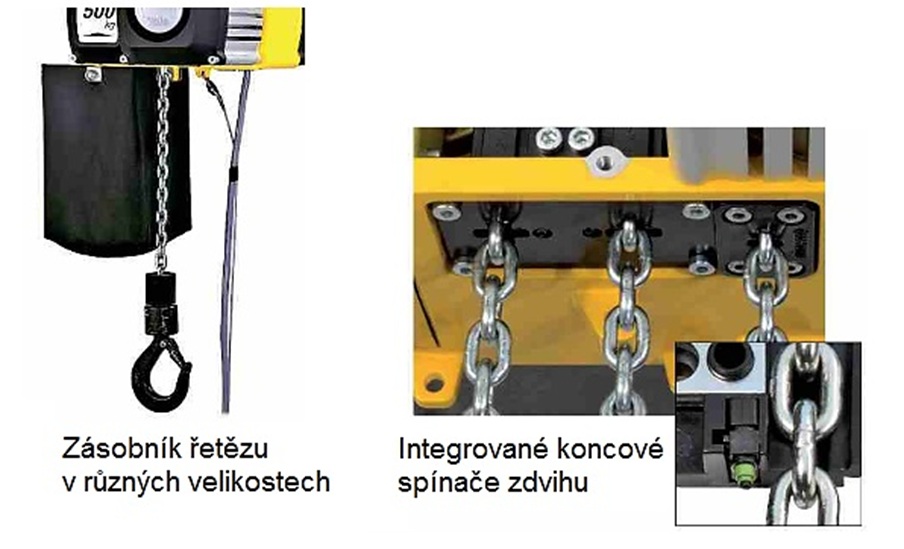

• Větší řetězové zásobníky.
• Různá provozní napětí.
• Rádiové dálkové ovládání.
• Počítadlo provozních hodin a počtu sepnutí.
• Synchronizované ovládání pro provoz více kladkostrojů.

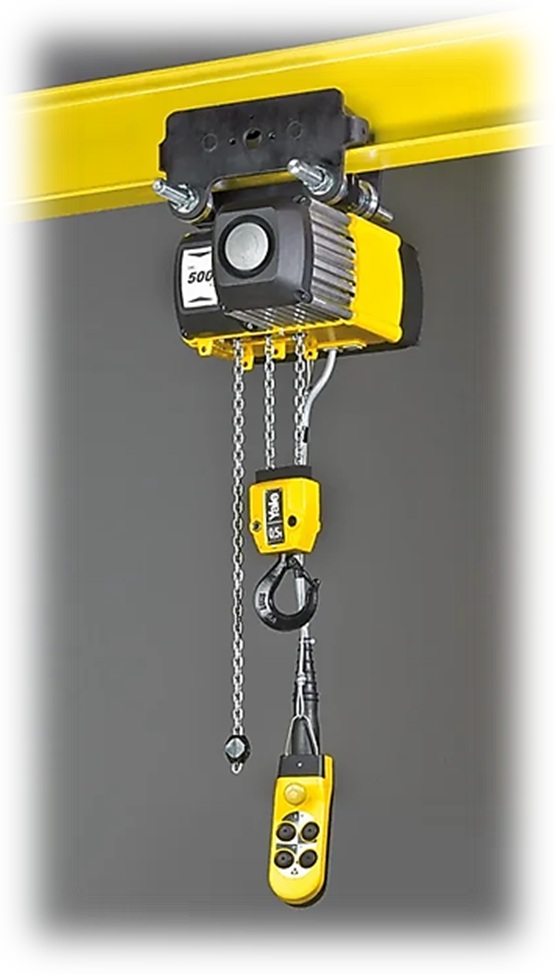

• Manuální nebo elektrický pojezd kladkostroje.
• Přívod proudu vlečným vedením.
Parametry / rozměry:
| Typ | Nosnost (kg) |
Počet nosných řetězů |
Rozměr řetězu (mm) |
Zatřídění FEM/ISO |
Rychlost zdvihu (m/min) |
Výkon motoru (kW) |
Pracovní cyklus ED % |
Hmotnost zavěšení na hák (kg) |

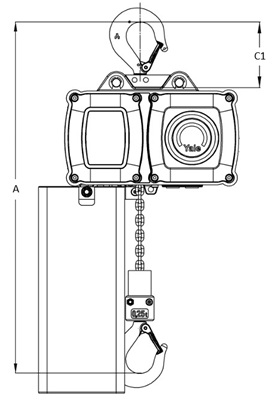

Rozměr C1 (mm) |
Rozměr A (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| CPV 2–8 | 250 | 1 | 4×12,2 | 1Am/M4 | 8 | 0,37 | 50 | 24 | 105 | 402 |
| CPV 2–20 | 250 | 1 | 5×15,1 | 1Am/M4 | 20 | 0,75 | 50 | 26 | 105 | 402 |
| CPV 5–4 | 500 | 2 | 4×12,2 | 1Am/M4 | 4 | 0,37 | 50 | 25 | 105 | 438 |
| CPV 5–8 | 500 | 1 | 5×15,1 | 1Am/M4 | 8 | 0,75 | 50 | 26 | 105 | 424 |
| CPV 5–20 | 500 | 1 | 7,1×20,5 | 1Am/M4 | 20 | 1,5 | 50 | 58 | 105 | 424 |
| CPV 10–4 | 1.000 | 2 | 5×15,1 | 1Am/M4 | 4 | 0,75 | 50 | 28 | 105 | 497 |
| CPV 10–8 | 1.000 | 1 | 7,1×20,5 | 1Am/M4 | 8 | 1,5 | 50 | 58 | 154 | 540 |
| CPV 20–4 | 2.000 | 2 | 7,1×20,5 | 1Am/M4 | 4 | 1,5 | 50 | 63 | 154 | 637 |
Pojezdy pro CPV:
| Vhodné pro typ | Nosnost (kg) |
Velikost | Šířka příruby b (mm) |
Tloušťka příruby t max. (mm) |
Radius oblouku min. (m) |
Rychlost elektrického pojezdu (m/min) při 50 Hz |
Výkon motoru (kW) při 50 Hz |
|---|---|---|---|---|---|---|---|
| od CPV 2–8 do CPV 10–4 | 1.000 | A | 58 – 180 | 19 | 0,9 | 18 nebo 18/4,5 | 0,18 nebo 0,18/0,06 |
| od CPV 2–8 do CPV 10–4 | 1.000 | B | 180 – 300 | 19 | 0,9 | 18 nebo 18/4,5 | 0,18 nebo 0,18/0,06 |
| od CPV 10–8 do CPV 20–4 | 2.000 | A | 58 – 180 | 19 | 1,15 | 18 nebo 18/4,5 | 0,18 nebo 0,18/0,06 |
| od CPV 10–8 do CPV 20–4 | 2.000 | B | 180 – 300 | 19 | 1,15 | 18 nebo 18/4,5 | 0,18 nebo 0,18/0,06 |
Dotaz k produktu Elektrický řetězový kladkostroj Yale CPV.
