Popis produktu:

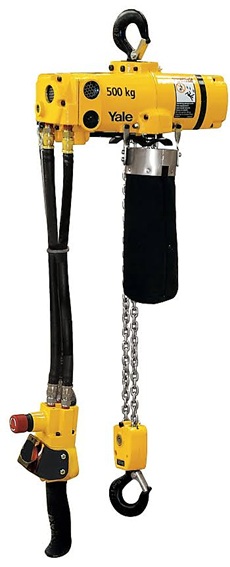

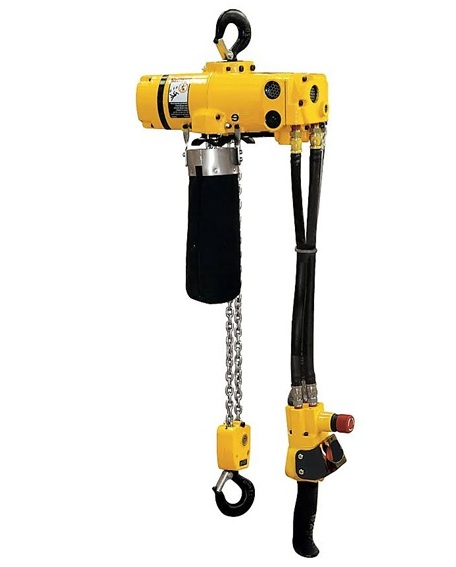

• Yale CPA je vzduchový - pneumatický kladkostroj se zdvižným řetězem / nosnost 125 kg - 980 kg.
• Zařízení je odolné vůči prachu a vlhkosti. Hodí se např. do lakoven, sléváren či v chemického průmyslu.
• CPA má téměř 100 % zatížitelnost s neomezeným počtem sepnutí, což je ideální pro nepřetržitý provoz.
• Pro správný chod je nutné zajistit přívod filtrovaného a přimazávaného stlačeného vzduchu o tlaku 4–6 barů.
• Jízda po nosníku je plně poháněna stlačeným vzduchem a ovládáno pomocí 2 tlačítek + tlačítko s nouzovým zastavením.
• Odolnost proti opotřebení řetězu, což zajišťuje hladký a přesný pohyb /m ožnost volby zdvihu od 3 m do 12 m.
• Kované ocelové závěsné háky vybavené velmi odolnými bezpečnostními zámky.
• Maximální délka přívodní - ovládací hadice pro vzduchový kladkostroj Yale CPA je 20 metrů.
• Standardní hodnoty výkonu se uvádějí při tlaku 6,3 bar a 2 m ovládacích hadic.
• Větší délka přívodních a ovládacích hadic vede ke snížení rychlosti zdvihu kladkostroje.

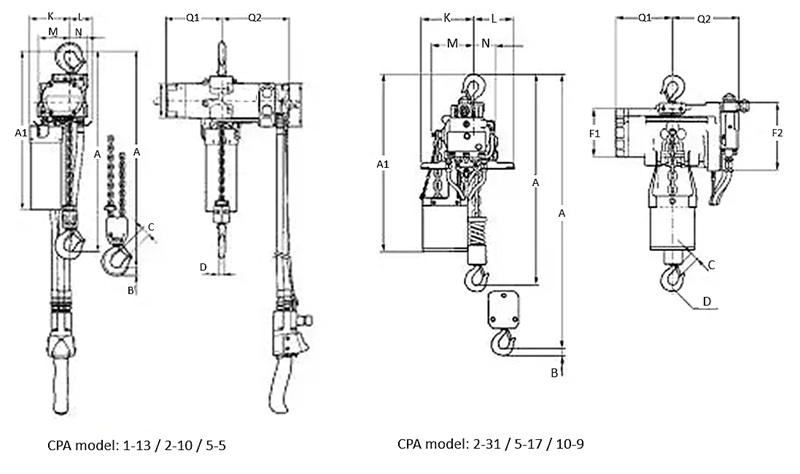

Parametry / rozměry:
| Typ | Nosnost (kg) |
A mm |
A1 mm |
B mm |
C mm |
D mm |
E mm |
F2 mm |
K mm |
L mm |
M mm |
N mm |
Q1 mm |
Q2 mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CPA 1–13 | 125 | 292 | 410 | 21 | 20 | 16 | 90 | 120 | 106 | 57 | 120 | 50 | 142 | 183 |
| CPA 2–10 | 250 | 292 | 410 | 21 | 20 | 16 | 90 | 120 | 103 | 57 | 123 | 50 | 142 | 183 |
| CPA 5–5 | 500 | 324 | 410 | 14 | 24 | 14 | 90 | 120 | 103 | 57 | 120 | 50 | 142 | 183 |
| Typ | Nosnost (kg) |
A mm |
A1 mm |
B mm |
C mm |
D mm |
E mm |
F2 mm |
K mm |
L mm |
M mm |
N mm |
Q1 mm |
Q2 mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CPA 2–31 | 250 | 457 | 483 | 25 | 24 | 26 | 130 | 180 | 146 | 102 | 114 | 54 | 162 | 181 |
| CPA 5–17 | 500 | 457 | 483 | 25 | 24 | 26 | 130 | 180 | 146 | 102 | 114 | 54 | 162 | 181 |
| CPA 10–9 | 980 | 457 | 508 | 27 | 28 | 28 | 130 | 180 | 165 | 83 | 135 | 25 | 162 | 181 |
| Typ | Nosnost (kg) |
Počet nosných řetězů |
Rychlost zdvihu se zátěží* (m/min) |
Rychlost zdvihu bez zátěže* (m/min) |
Rychlost spouštění se zátěží* (m/min) |
Spotřeba vzduchu se zátěží* (m3/min) |
Výkon motoru (kW) |
Hmotnost 3 m zdvih (kg) |
|---|---|---|---|---|---|---|---|---|
| CPA 1–13 | 125 | 1 | 13,1 | 17,1 | 11,3 | 0,9 | 0,4 | 15,4 |
| CPA 2–10 | 250 | 1 | 9,8 | 17,1 | 13,7 | 0,9 | 0,4 | 15,4 |
| CPA 5–5 | 500 | 2 | 4,6 | 7,9 | 6,7 | 0,9 | 0,4 | 17,2 |
Při tlaku proudění 6,3 baru vzduchu je vzduchová spotřeba 1,98 m³/min při jmenovitém zatížení.
Platí pro kladkostroje: CPA 1-13, CPA 2-10, CPA 5-5.
| Typ | Nosnost (kg) |
Počet nosných řetězů |
Rychlost zdvihu se zátěží* (m/min) |
Rychlost zdvihu bez zátěže* (m/min) |
Rychlost spouštění se zátěží* (m/min) |
Spotřeba vzduchu se zátěží* (m3/min) |
Výkon motoru (kW) |
Hmotnost 3 m zdvih (kg) |
|---|---|---|---|---|---|---|---|---|
| CPA 2–31 | 250 | 1 | 31,0 | 52,0 | 36,0 | 1,98 | 1,86 | 21,8 |
| CPA 5–17 | 500 | 1 | 16,8 | 32,3 | 29,6 | 1,27 | 1,86 | 21,8 |
| CPA 10–9 | 980 | 2 | 8,5 | 16,2 | 14,9 | 1,27 | 1,86 | 27,7 |
Při tlaku proudění 6,3 baru vzduchu je vzduchová spotřeba 1,27 m³/min při jmenovitém zatížení.
Platí pro kladkostroje: CPA 2-31, CPA 5-17, CPA 10-9.
