Popis produktu:

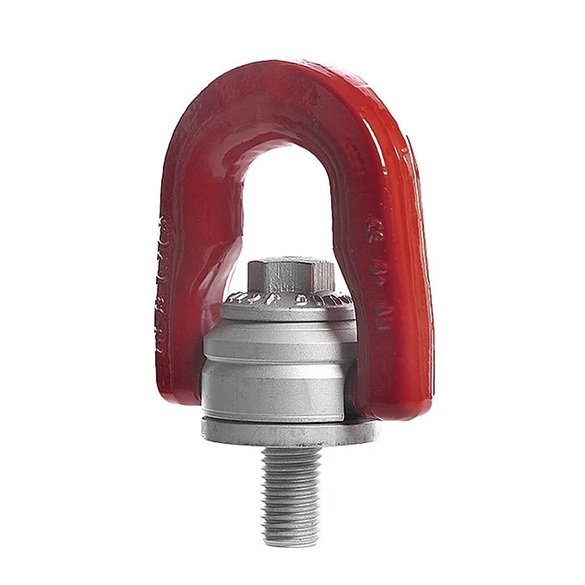

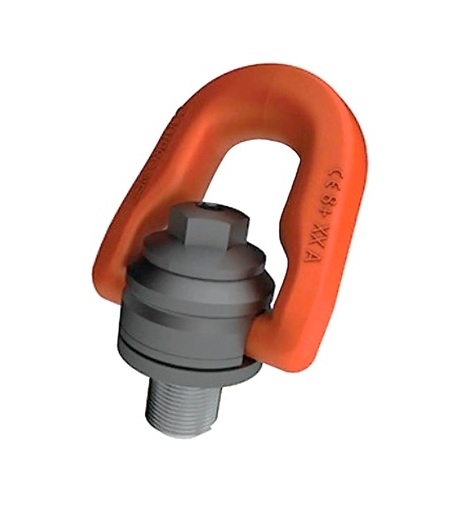

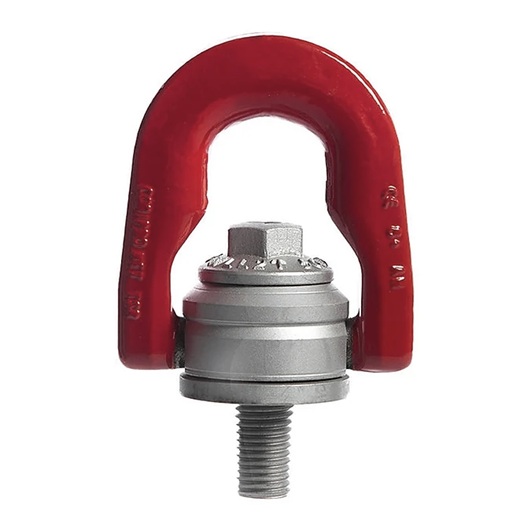

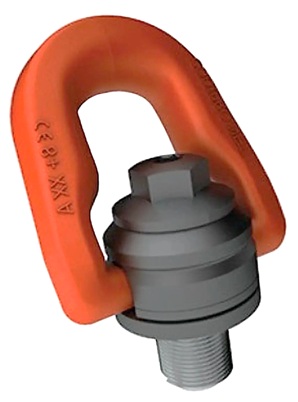

• DSP UP je dvojitý otočný vázací bod s ložiskem, který slouží jako bezpečný kotevní prvek pro zvedání a manipulaci s těžkými břemeny.
• Tento vázací bod vyniká specifickým tvarem, který umožňuje provlečení nebo snadné připojení dalších zvedacích prvků.
• Nosnost od 0,4 tuny do 2,5 tuny / velikost metrického závitu M8 - M20.
• Všesměrová nosnost zaručuje stejnou nosnost ve všech směrech tahu.
• Kroužek se otáčí o 360° a vázací bod se dokáže dokonale zarovnat ve směru tahu vázacího prostředku.
• Splňuje přísné certifikační evropské normy včetně Strojařské směrnice 2006/42/ES a EN 1677-1.

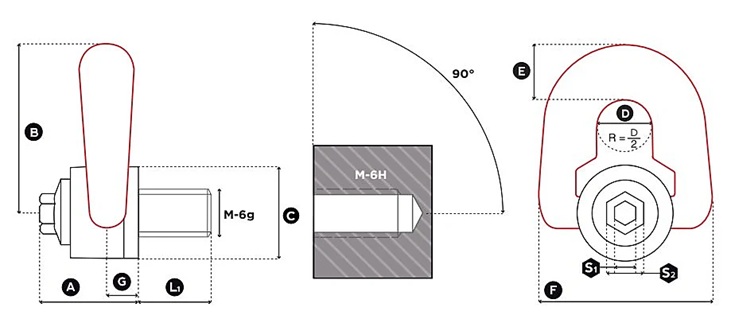

Parametry / rozměry:
| Označení | Nosnost | Závit | Moment | Rozměry v mm | Hmotnost | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SF 5:1 t | mm | Nm | S1 | S2 | A | B | C | D | E | F | G | kg | |
| DSP M 8 UP | 0,4 | M8 (x1,25) | 6 | 8 | 16 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 0,3 |
| DSP M 10 UP | 0,7 | M10 (x1,50) | 10 | 8 | 16 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 0,3 |
| DSP M 12 UP | 1,05 | M12 (x1,75) | 15 | 8 | 16 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 0,3 |
| DSP M 14 UP | 1,4 | M14 (x2) | 30 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 0,9 |
| DSP M 16 UP | 2 | M16 (x2) | 50 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 0,9 |
| DSR M 18 UP | 2,3 | M18 (x2,5) | 70 | 8 | 20 | 45 | 81 | 45 | 25 | 38 | 79 | 13 | 1,0 |
| DSR M 20 UP | 2,5 | M20 (x2,5) | 100 | 8 | 20 | 45 | 81 | 45 | 25 | 38 | 79 | 13 | 1,0 |
